Проекционный Head-Up дисплей в автомобиль

Перейти в магазин ( $70.04 )

"Head-Up Display", сокращенно "HUD" - английское название данного устройства,  переводится на русский язык как "Проектор на лобовое стекло". Однако, HUD - это не просто проектор: по сути, это небольшой бортовой компьютер с функцией проецирования данных на лобовое стекло автомобиля.

HUD-дисплей - специальная электронная система для автомобиля, позволяющая проецировать нужные водителю данные: скорость, обороты двигателя, вольтаж в бортовой сети автомобиля, температура охлаждающей жидкости, расход топлива непосредственно на лобовое стекло перед водителем.
Известно, что впервые подобные системы появились в компьютерной игре F-19 Stealth Fighter 1987 года в военном авиастроении: показатели приборов и датчиков проецировались прямо на стекло шлема пилота военного истребителя.

Почему возникла необходимость в подобных системах? Дело в том, что за доли секунды, которые необходимы, чтобы перевести взгляд на приборную панель и обратно, сверхскоростные истребители пролетали сотни метров, и все это расстояние самолет проходил практически "вслепую", что отрицательно влияло на безопасность полётов. После внедрения технологии Head-Up данная проблема была решена радикально.

Автомобильная промышленность всегда стремилась заимствовать лучшие разработки из других областей науки и техники, и конечно, HUD-проекторы на лобовое стекло не стали исключением - через несколько лет после их успешного внедрения в авиации воспользоваться преимуществами такой системы смогли и владельцы автомобилей. В качестве примера можно привести такие автомобили как Chevrolet Corvette Z06, Citroen C6, BMW 5-й и 6-й серии. Сейчас, когда мировая индустрия автомобильного тюнинга сделала ощутимый качественный рывок, к радости многих автомобилистов на рынке автоэлектроники появились миниатюрные портативные HUD-проекторы, подходящие для установки практически на любую модель автомобиля.

HUD-проектор представляет собой мультисегментный цветной световой дисплей высокой яркости, который располагается над приборной панелью автомобиля и проецирует показания виртуальных приборов (скорость, обороты двигателя, вольтаж в бортовой сети автомобиля, температуру охлаждающей жидкости - количество и характер отображаемых параметров зависят от модели проектора) на лобовое стекло непосредственно перед водителем.

Прибор подключается к бортовой системе автомобиля через штатную проводку или разъем OBD-II и снимает показания со штатных датчиков вашей машины. Если у вас новый автомобиль, находящийся на гарантии, подключение Head-Up дисплея через разъем OBD-II является предпочтительным вариантом, так как одним из условий сохранения гарантии на автомобиль является целостность электрической бортовой сети - такой тип подключения как раз обеспечит отсутствие каких-либо вмешательств в нее.

Проекционные Head-Up дисплеи, подключающиеся к электросети машины посредством разъема OBD-II не требуют специализированного вмешательства мастера, так как не возникает необходимости подключения к бортовым приборам автомобиля или внешним источникам питания, и очень легко и быстро отключаются при необходимости. Для отключения прибора достаточно вынуть вилку из разъема OBD-II.

Содержимое посылки:

ТТХ

- Модель: F01.
- Цвет: черный.
- Корпус: пластик, софт-тач.

1. Точные показания числа оборотов двигателя.
2. Предупреждение о повышенной температуре двигателя и превышении скорости (4 уровня предупреждений).
3.Показания мгновенного расхода топлива и напряжение АКБ.
4. Автовключение при запуске двигателя, автовыключение с задержкой при выключении двигателя
5. Автоматическая регулировка яркости день/ночь
6. Индикатор "зуммера": вкл/выкл (регулируется кнопкой)
7. (в описании на сайте нет, по факту есть) Индикация кодов ошибок ЭБУ

1 *  F01 универсальный  HUD Head Up дисплей на базе OBDII для автомобиля (черный)
1 * OBD кабель
1 * Отражающая пленка
1 * Противоскользящий коврик
1 * Инструкция

Подготовка к монтажу - стекло очистить от пыли и набрызгать воды
Чистим стекло изнутри, брызгаем водой
Находим разъем OBDII, одеваем штекер
Плоский шнур замечательно укладывается за уплотнители обшивки

Прицеливаемся к месту на лобовом стекле, на которое нужно наклеить отражающуюся пленку.
Без пленки изображение «двоит» поскольку лобовое стекло двухслойное, отражаясь от обоих слоев.
При включении устройство сканирует CAN-шину, на предмет совместимости протокола. С Toyota работает. Должно работать со всеми автомобилями, оснащенными OBDII

Отдираем защитную пленку, прикладываем отражающую пленку на предварительно смоченное стекло и разглаживаем пузыри воздуха пластиковой картой
Ждем 5 минут, удаляем остатки влаги губкой
Удаляем внешний защитный слой с отражающей пленки
Система готова. Включаем зажигание и видим что напряжение АКБ 12.7В

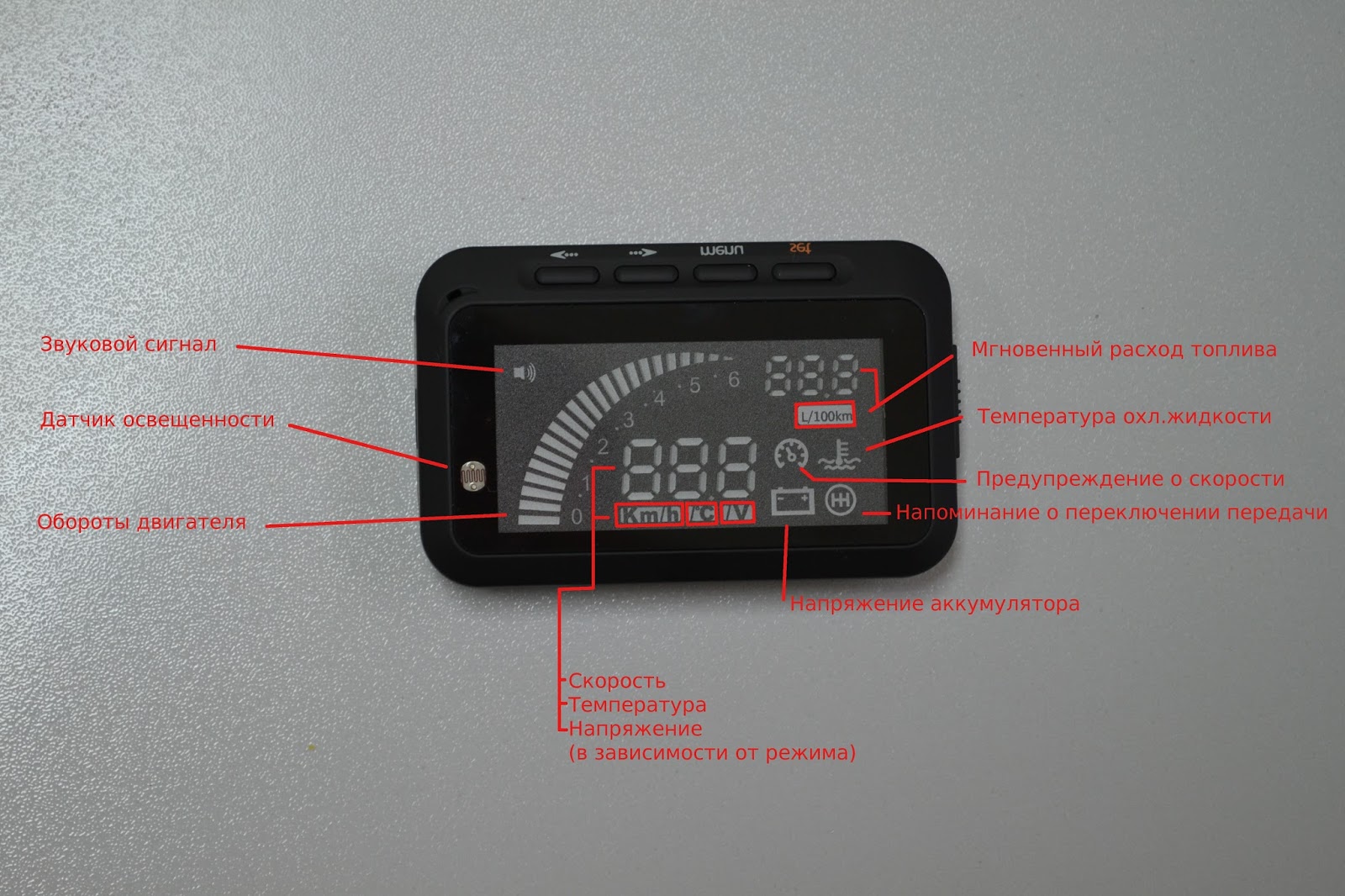

Меняем режимы (кнопки влево/вправо). Обороты двигателя, температура охлаждающей жидкости, расход топлива в час (мы же не двигаемся еще)
На "нескользящем" коврике:
Видео:
Подробнее о дополнительных настройках:
  1. Включение/отключение зуммера
  2. Детекция кодов ошибок ЭБУ (вкл/выкл)
  3. Настройка "напоминалки" оборотов двигателя для переключения КПП
  4. Настройка верхнего лимита оборотов двигателя (после которого предупреждения о необходимости переключения передачи не должны появляться)
  5. Настройка времени задержки отключения после выключения зажигания (сек.)
  6. Настройка предупреждение превышения уровня скорости (км/ч)
  7. Настройка предупреждения уровня температуры двигателя (град. С)
  8. Настройка коэффициента расхода топлива (иногда ЭБУ врет безбожно, как у меня на Torque, нужна корректировка)
  9. Настройка предупреждения об уровне заряда АКБ (В)
За более высокую цену можно найти HUD проекторы с возможностью подключения GPS (индикация право/лево), заднего парктроника и датчиков давления в шинах.

На коробке и на сайте продавца фото устройства с разноцветными светодиодами. Мой экземпляр светит только зеленым цветом и только крайние сегменты на индикаторе оборотов красные. То ли маркетинговый ход, то ли чтобы не отвлекать внимание водителя "елочной гирляндой".

Плюсы :

  • Простота установки, не требуется подключаться к бортовой сети напрямую.
  • Автоматическая регулировка яркости
  • Автоматическое включение и выключение

Минусы:

  • Занимает OBDII разъем, если есть необходимость использования, например "доводчика" стекол, подключаемого таким же образом, но это решается путем применения разветвителя OBD (ожидаю со дня на день)

Удачи!
